详细信息

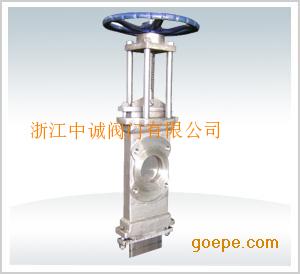

SCZ型穿透式刀闸阀,穿透式插板阀,手动长板阀 long stem flat gate valve
穿透式刀闸阀（长板阀）产品概述
穿透式刀闸阀（长板阀）显著特点：阀腔不积渣，特别适合于浆体输送及粉体物粒的输送。
设计制造 Design and manufacture: JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92
主要零部件材质 Key parts material阀体、上盖Valve body, upper cap 碳钢、不锈钢Carbon steel, stainless steel 阀板Valve plate 不锈钢stainless steel 阀杆Stem 不锈钢stainless steel 密封圈Seal ring 四氟、橡胶PTFE,Rubber
主要性能规范 Key performance indicators
公称压力Nominal pressure PN 壳体试验Casing test 1.5XPN 密封试验Leak test 1.1XPN 工作温度Operating temperature 橡胶≤80℃ 四氟密封≤180℃
Rubber ≤80℃, PTFE≤180℃适用介质Working medium 干灰、纸浆、糖浆、污水、煤气粉末颗粒物、渣水混合物等Dry dust, paper pulp, syrup, sewage, gas, powder, particle, slag-water mix, etc.
主要外形及连接尺寸Profile and connection dimension Unit:mm
DN L
H1
H2
H3
D1
D2
D0
N-M
P
B
100 51 405 705 585 180 156 240 8-M16 490 170 125 57 450 780 665 210 184 260 8-M16 490 190 150 570 510 810 770 240 211 280 8-M20 490 240 200 70 615 930 920 295 266 300 12-M20 520 335 250 70 715 1080 1175 355 319 320 12-M24 520 335 300 76 822 1140 1255 410 370 340 12-M24 520 335 350 76 975 1290 1455 470 429 360 16-M24 520 350 400 89 1024 1344 1559 525 480 400 16-M27 605 390 450 89 1235 1560 1926 585 548 450 20-M27 605 430 500 114 1265 1610 2226 650 609 500 20-M30 605 430 -
-
中诚阀门集团有限公司
刀型闸阀，浆液阀，插板阀，陶瓷阀，球阀、通风蝶阀等系列
美标穿透式刀闸阀,手动长板阀
产业带货源页面价格仅供参考，具体请联系报价起批量 价格 - ≧1 台
￥650.00
- 产品型号：SCZ
- 品 牌：中诚阀门
- 所 在 地：浙江温州永嘉县
- 更新日期：2025-06-05
选择 1台起售 ￥650.00 库存充足 -+合计：1台总价：650.00元（联系我时，请说明是从谷瀑网看到的，谢谢！）店内推荐产品
主营产品：刀闸阀，刀型闸阀，浆液阀，插板阀，闸门，拍门中诚阀门集团有限公司 电话：0577-67339333 手机：13355883635 地址： 浙江省永嘉县瓯北镇安丰工业区礁华路中诚阀门内容声明：谷瀑为第三方平台及互联网信息服务提供者，谷瀑（含网站、客户端等）所展示的商品/服务的标题、价格、详情等信息内容系由店铺经营者发布，其真实性、准确性和合法性均由店铺经营者负责。谷瀑提醒您购买商品/服务前注意谨慎核实，如您对商品/服务的标题、价格、详情等任何信息有任何疑问的，请在购买前通过谷瀑与店铺经营者沟通确认；谷瀑上存在海量店铺，如您发现店铺内有任何违法/侵权信息，请在谷瀑首页底栏投诉通道进行投诉。
