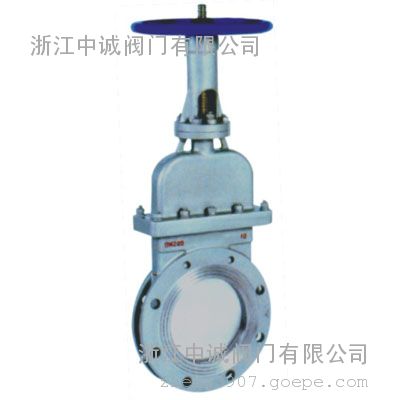

扫一扫，手机浏览- PFZ73手动刀型闸阀
详细信息
一、概述：
PFZ73手动双面密封刀闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。
PFZ73手动双面密封刀闸阀结构特点：
刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
PFZ73手动双面密封刀闸阀产品特点
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
应用范围：
采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。
PFZ73手动双面密封刀闸阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
PFZ73手动双面密封刀闸阀主要性能规范
公称压力(MPa)壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质 1.0
1.61.5
2.41.1
1.8≤100℃
≤100℃纸浆、污水、煤浆、灰、渣水混和物
PFZ73手动双面密封刀闸阀主要零部件材质
体、盖闸阀 阀杆 密封面 不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金
PFZ73手动双面密封刀闸阀主要外形及连接尺寸(mm)
MPaDN L D D1 D2 H N-M D0 1.0 50 43 160 125 100 330 4-M16 180 65 46 180 145 120 360 4-M16 180 80 46 195 160 135 390 4-M16 220 100 52 215 180 155 440 8-M16 220 125 56 245 210 185 510 8-M16 230 150 56 280 240 210 600 8-M20 280 200 60 335 295 265 700 8-M20 360 250 68 390 350 320 840 12-M20 360 300 78 440 400 368 960 12-M20 400 350 78 500 460 428 1110 16-M20 400 400 102 565 515 482 1250 16-M22 400 450 114 615 565 532 1380 20-M22 530 500 127 670 620 585 1530 20-M22 530 600 154 780 725 685 1800 20-M27 600 700 165 895 840 800 2150 24-M27 600 800 190 1010 950 898 2420 24-M30 680 900 203 1110 1050 1005 2680 28-M30 680 1000 216 1220 1160 1115 3100 28-M30 700 1200 254 1450 1380 1325 3450 32-M36 800 1.6 50 43 160 125 99 330 4-M16 180 65 46 185 145 120 360 4-M16 180 80 46 200 160 135 390 8-M16 220 100 52 220 180 155 440 8-M16 220 125 56 250 210 185 510 8-M16 230 150 56 285 240 210 600 8-M20 280 200 60 340 295 265 700 12-M20 360 250 68 405 355 310 840 12-M22 360 300 78 460 410 375 960 12-M22 400 350 78 520 470 435 1110 16-M22 400 400 102 580 525 485 1250 16-M27 400 450 114 640 585 545 1380 20-M27 530 500 127 715 650 609 1530 20-M30 530 600 154 840 770 720 1800 20-M36 600 700 165 910 840 788 2150 24-M36 600 800 190 1025 950 898 2420 24-M36 680 900 203 1125 1050 998 2680 28-M36 680 1000 216 1255 1170 1110 3100 28-M42 700 1200 254 1485 1390 1325 3450 32-M48 800
